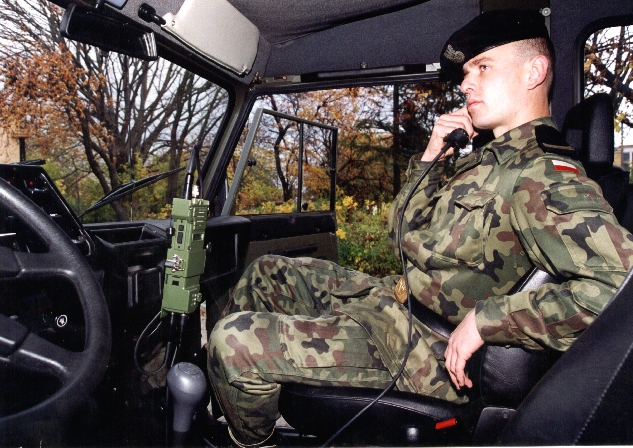

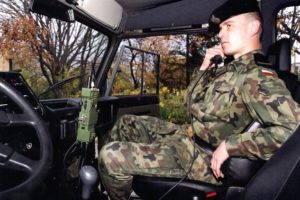

Zestaw pojazdowy V3501 służy do wykorzystania doręcznej radiostacji 3501 w pojazdach.

V3501 zestaw pojazdowy radiostacji doręcznej 3501

V3501 umożliwia realizację wszystkich funkcji radiostacji 3501 zwiększając zasięg działania drużyny lub plutonu.
V3501 zestaw pojazdowy radiostacji doręcznej 3501

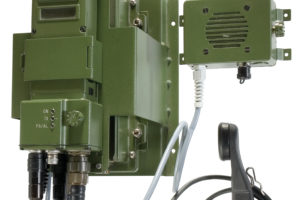

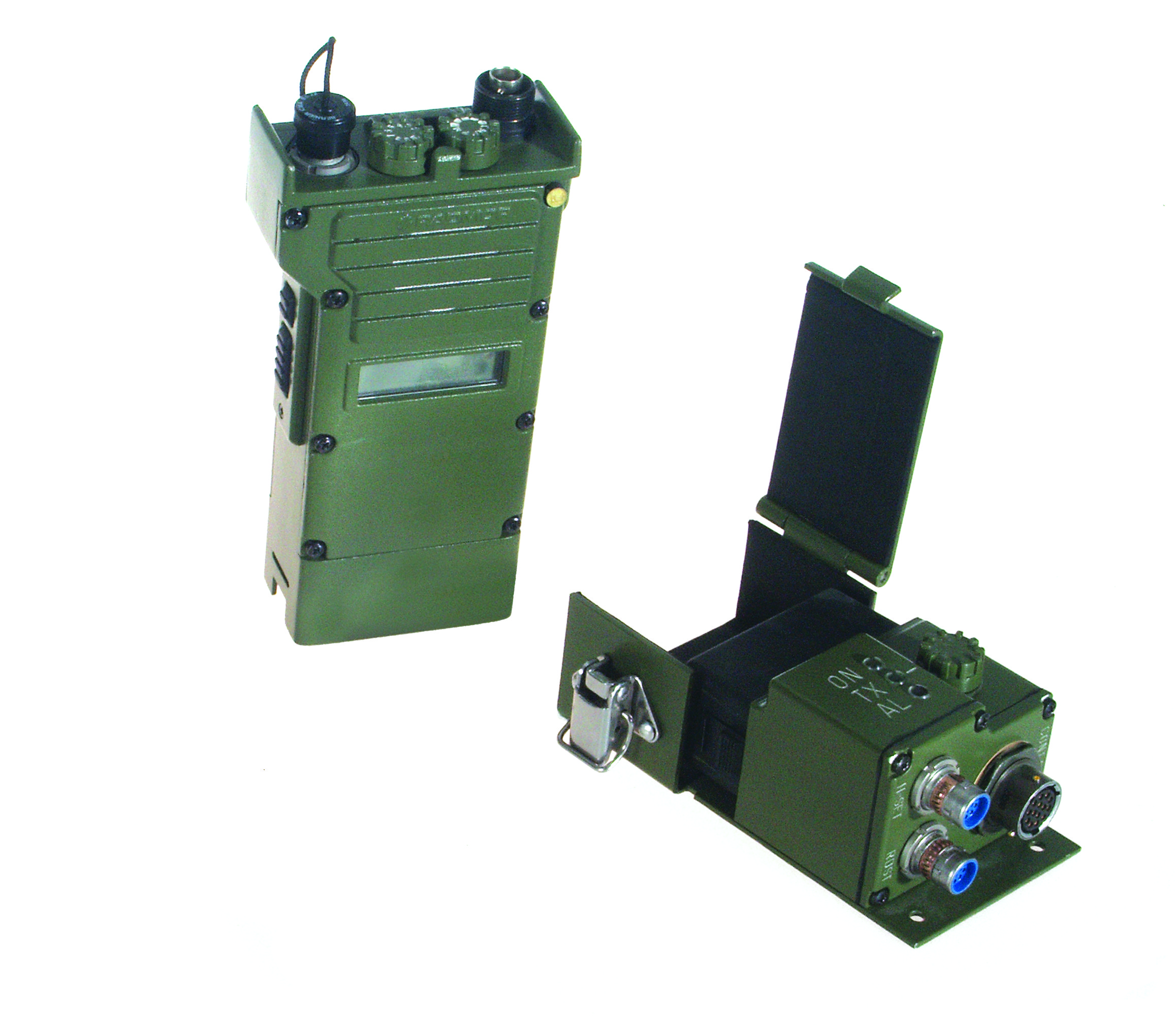

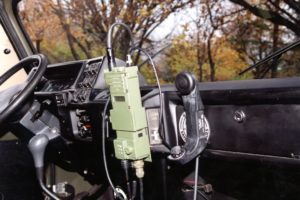

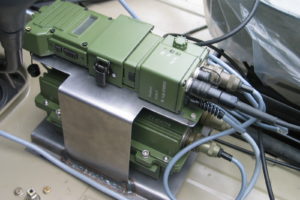

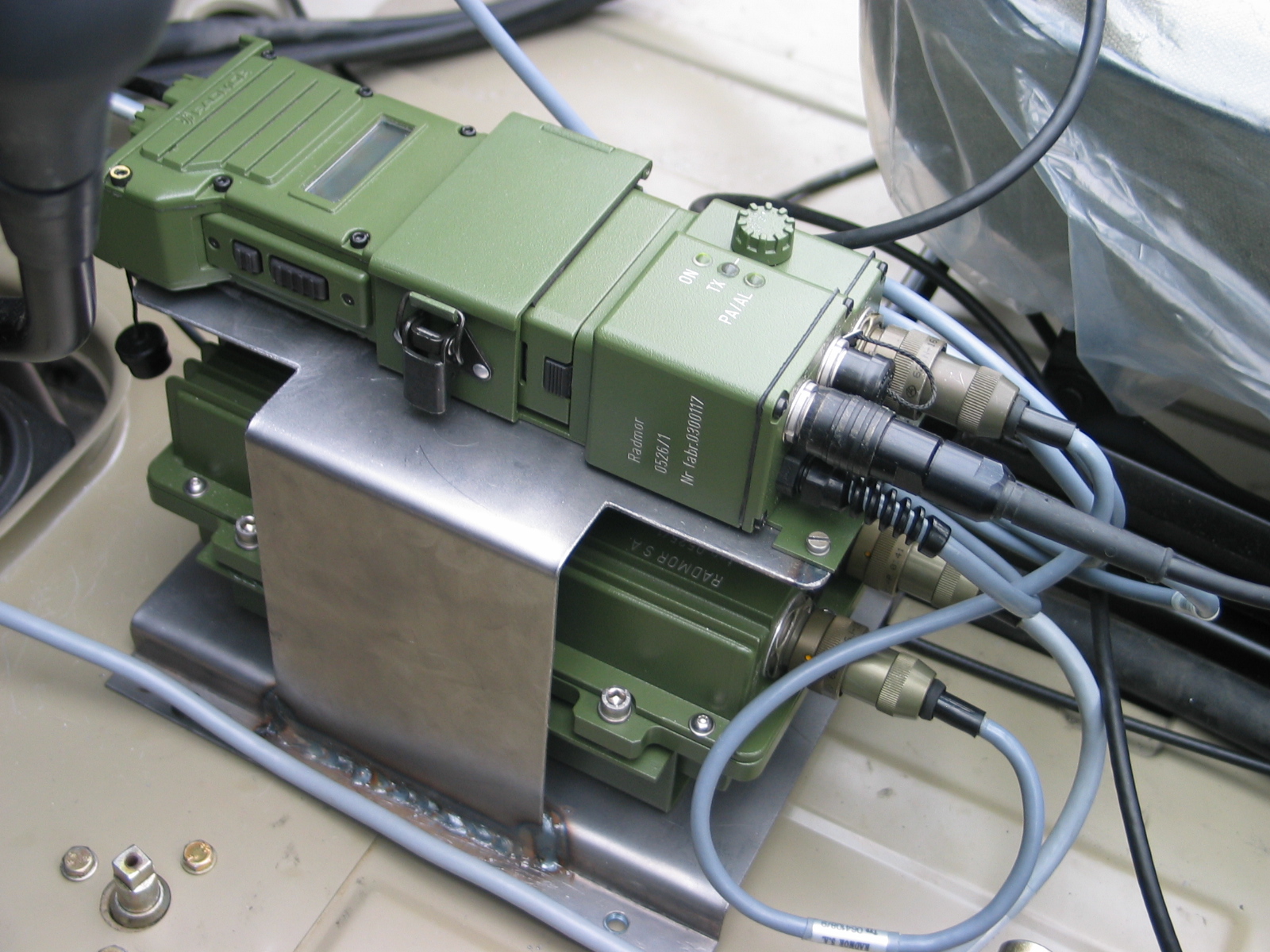

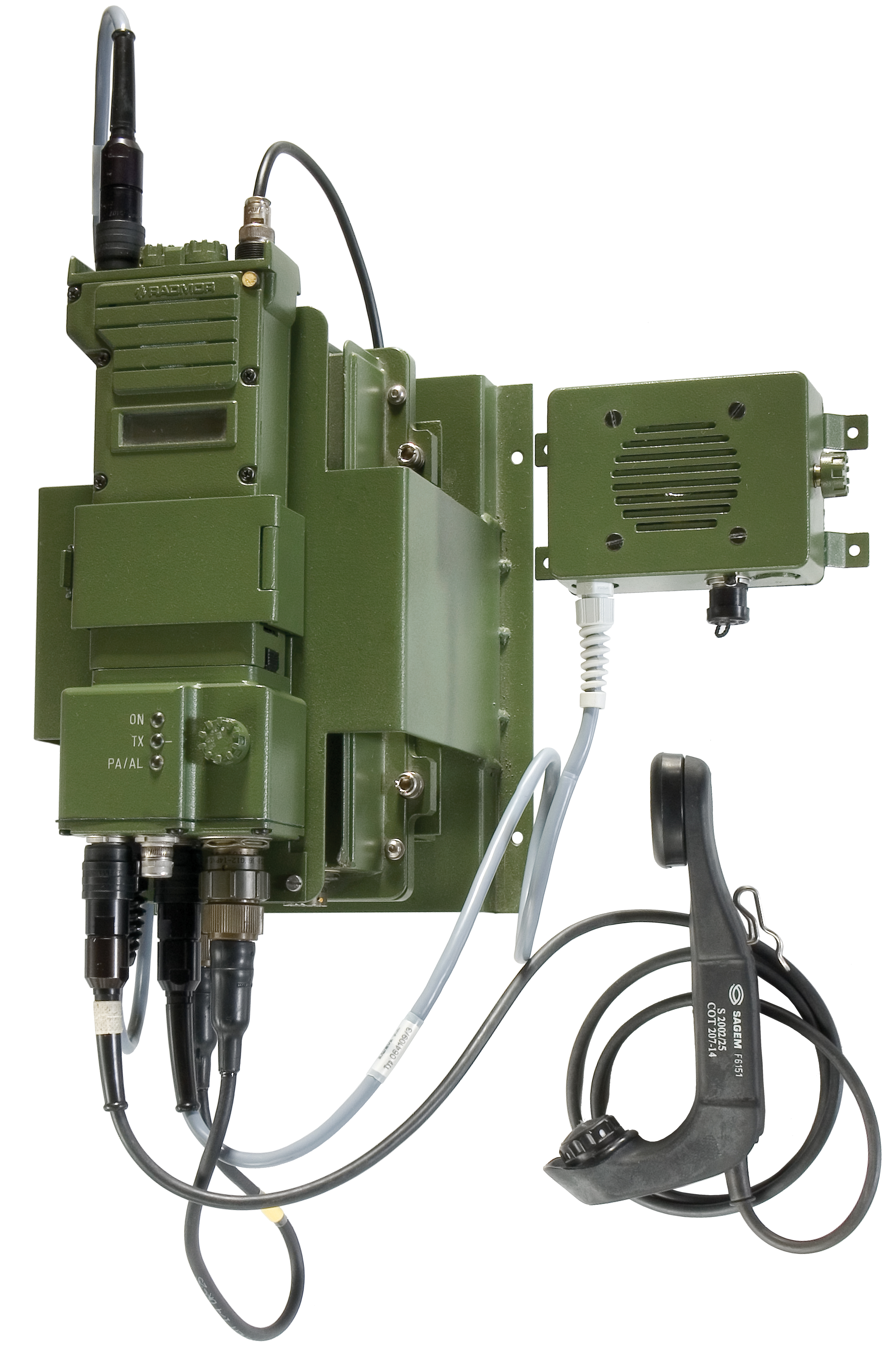

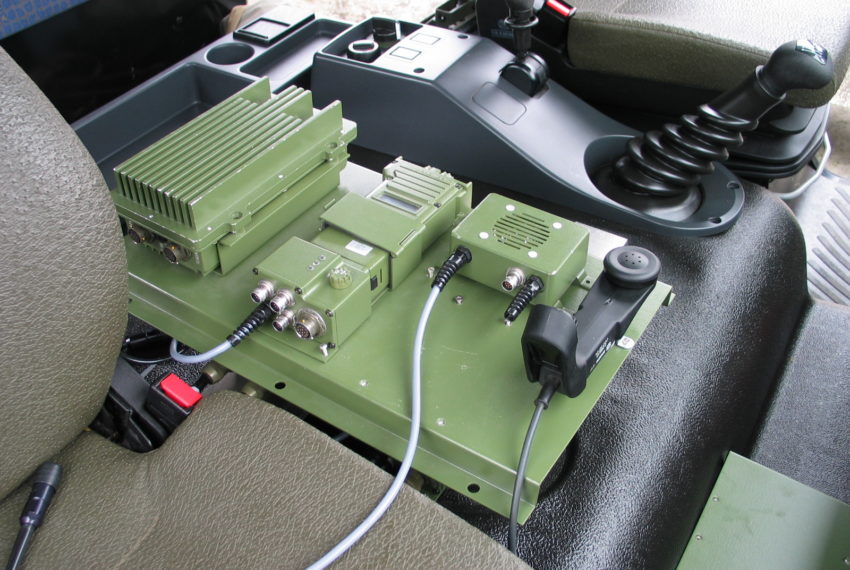

Do wykorzystania doręcznej radiostacji 3501 w pojazdach służy zestaw przewoźny V3501. W jego skład wchodzą następujące urządzenia: zespół nadawczo odbiorczy 3521 radiostacji 3501, adapter samochodowy 0526, aktywny głośnik 0529 i antena pojazdowa. Dzięki zastosowaniu adaptera radiostację w bardzo prosty sposób można zamontować w pojazdach mechanicznych. Przy jego pomocy radiostacja jest zasilana z sieci pokładowej 12V lub 24V. Zestaw ten można opcjonalnie wyposażyć we wzmacniacz mocy 0525 oraz konsolę 05213. Wzmacniacz umożliwia wzmocnienie nadawanego sygnału do 50W (0,3W, 1W, 3W, 5W, 20W, 50W ? w zależności od konfiguracji).

Dzięki temu możliwe jest utworzenie zestawu przewoźnego V3501 dużej mocy zapewniającego utrzymanie łączności na dużym obszarze. Umożliwia on realizację wszystkich funkcji radiostacji 3501 przy jednoczesnym zwiększeniu zasięgu działania drużyny lub plutonu.

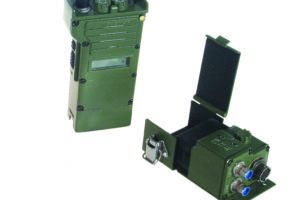

Przewoźny lub stacjonarny zestaw można utworzyć w bardzo prosty sposób. Należy jedynie od radiostacji doręcznej 3501 odłączyć antenę oraz zasilacz, umieścić ją w adapterze i podłączyć kabel sterujący oraz antenę pojazdową. Wszystkie te operacje zajmują nie więcej niż minutę.

Jeśli w miejscu montażu zestawu jest wysoki poziom hałasu i niemożliwe jest korzystanie z wbudowanego głośnika radiostacji to może on być rozbudowany o zewnętrzny głośnik aktywny. Można też stosować inny osprzęt ułatwiający korzystanie z radiostacji np.: zewnętrzny mikrotelefon lub zestawy nagłowne.

Dostępna jest również antena przewoźna szerokopasmowa i antena GPS. Zestawy instalacyjne, których skład zależy od rodzaju pojazdu i ukompletowania radiostacji, umożliwiają zamocowanie w pojeździe. Konsola 05213 przeznaczona jest do zdalnej obsługi zespołu NO 3501 z adapterem samochodowym oraz sterowania wzmacniaczem mocy. Umożliwia ona m.in. transmisję mowy i danych, odbiór i nadawanie statusów, pracę z selektywnym wywołaniem czy odczyt danych z odbiornika GPS zainstalowanego w zespole NO. Konsola wyposażona jest w wyświetlacz LCD przedstawiający aktualne parametry adaptera lub zespołu NO.

Dane techniczne V3501 zestaw pojazdowy radiostacji doręcznej 3501

Zakres częstotliwości pracy
30,000 ? 87,975 MHz
Ilość kanałów pracy
2320
Odstęp sąsiedniokanałowy
25 kHz
Ilość kanałów programowanych
10
Rodzaj pracy
simpleks, duo simpleks
Moc wyjściowa nadajnika
Do 50 W
Wymiary wzmacniacza mocy
245 x 150 x 85(107) mm
Zakres temperatur pracy
-32 °C ÷ +50 °C
