Inteligentny pomiar prądu w Twoim domu.

PowerBox

PowerBox należy do rodziny rozwiązań IoT. Został opracowany i zaprojektowany przez firmę 3City Electronics w celu pełnienia roli zaawansowanego analizatora prądu. Urządzenie jest w stanie analizować 4 linie zasilania jednocześnie i bez inwazyjnie, co daje bardzo dużo możliwości.
PowerBox

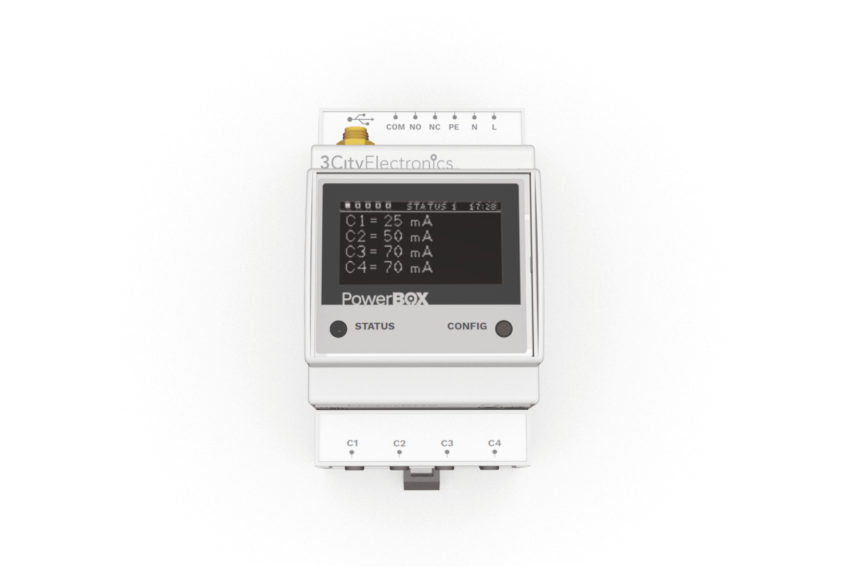

Zastosowanie wydajnego procesora z akceleracją DSP w urządzeniu PowerBox, pozwoliło na dokładną rejestracje sygnałów analogowych. Ponadto pozwala na realizacje wielu algorytmów do analizy zarejestrowanego sygnału, takich jak: widmo gęstości mocy (do 15 harmonicznej), współczynnik mocy, moc bierna, moc czynna. Komunikacja została oparta na technologii Wi-Fi. Urządzenie w łatwy sposób można skonfigurować i podłączyć do lokalnego routera lub serwera, gdzie może być realizowana zaawansowana analiza sygnałów, taka jak porównywanie rejestrowanych sygnałów z wzorcami, co umożliwia wykrywanie anomalii w sieci, czy przejrzysta rejestracja parametrów mocy takich jak moc bierna. Komunikacja ponadto jest zabezpieczona w technologii TSL, co gwarantuje bezpieczeństwo transferu danych. Urządzenie wyposażone jest w wygodny i przejrzysty wyświetlacz OLED do prezentacji pomiarów w czasie rzeczywistym i przeprowadzenia konfiguracji połączenia. Obudowa została zaprojektowana tak, aby była kompatybilna z skrzynkami i szafami elektrycznymi (odpowiednik 3M montowany na szynę DIN 35mm).

Technical details PowerBox

Procesor
STM32 - 32-bitowy mikrokontroler ARM Cortex M4 100 MHz z akceleracją DSP
Komunikacja
802.11 b/g/n (Wi-Fi), 1x micro USB, 4x jack 3,5mm, złącze antenowe RP-SMA
Zasilanie
230 V AC, microUSB 5 V DC (do konfiguracji)
Zużycie energii
Maksymalnie 1 W
Wyświetlacz
Monochromatyczny OLED 128 x 64 pikseli
Pomiar
4 kanały pomiarowe w zakresie zależnym od dobranej cewki (5 A - 60 A)
Obudowa
Tworzywo sztuczne, niepalne, montaż na szynę DIN 35 mm
Wymiary
53,3 x 90,2 x 57,2 mm
  • Pomiar napięcia sieciowego 230VAC z fazy
    zasilającej urządzenie, napięcie referencyjne
  • Pomiar 4 prądów w zakresie 0 – 60A każdy (dostępne
    cewki: 5 A, 10 A, 15 A, 20 A, 25 A, 30 A, 50 A, 60 A), z
    wykorzystaniem zewnętrznych, nieinwazyjnych
    przekładników prądowych zapinanych na mierzonym
    przewodzie
  • Algorytm FFT wyznaczający widma
    częstotliwościowe mierzonych prądów w paśmie 0-
    750Hz, do 15 harmonicznych
  • Transmisja danych w formacie JSON oparta o HTTPS
    lub MQTT, zabezpieczenie TLS
  • Zdalna aktualizacja oprogramowania
  • Wbudowany serwer WWW dostępny na czas
    konfiguracji urządzenia
  • Przekaźnik 5V do sterowania obwodem NO/ NC
  • Materiał rdzenia: ferryt
  • Prąd wejściowy: zależny od wybranego przekładnika
  • Maksymalna średnica przewodu: 13 mm
  • Złącze wyjściowe: jack 3,5 mm
  • Temperatura pracy: -25°C do +70°C
  • Długość kabla: 1,5 m
  • Nieliniowość ?3% w przedziale 10% – 120% prądu
    nominalnego
  • Temperatura pracy: -10°C do +50°C
  • Wilgotność do 95% bez kondensacji
  • Stopień ochrony (kod IP): IP20
  • Ochrona przez wyładowaniami elekromagnetycznymi
    do 1,5 kV
