Przewoźna radiostacja programowalna SDR Comp@n

Doręczna radiostacja Comp@n może być umieszczona w przewoźnym adapterze i podłączona do wzmacniacza mocy tworząc w ten sposób zestaw przewoźny lub stacjonarny.
Przewoźna radiostacja programowalna SDR Comp@n

Przewoźna radiostacja programowalna Compan to mobilna wersja radiostacji, zaprojektowana, by tworzyć zestaw pojazdowy.

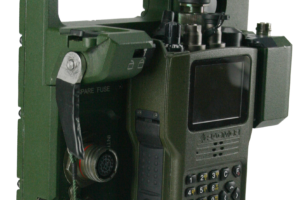

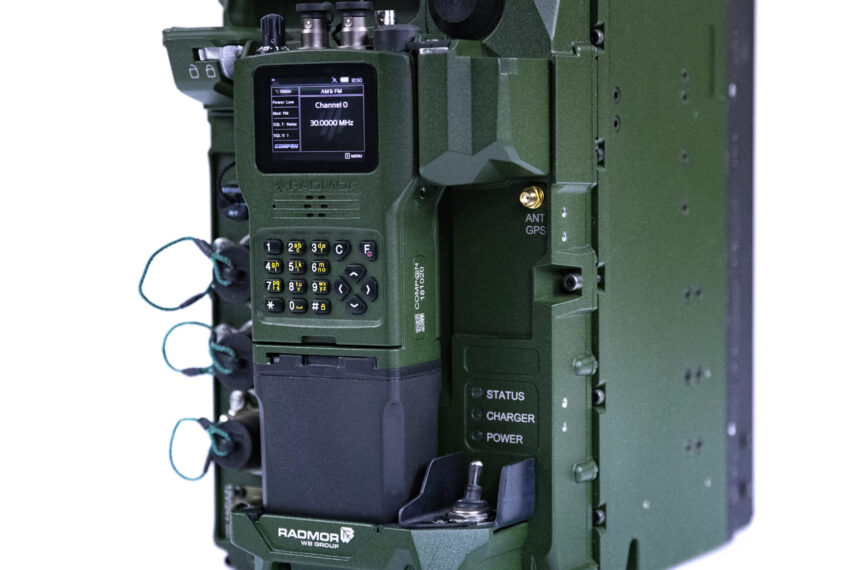

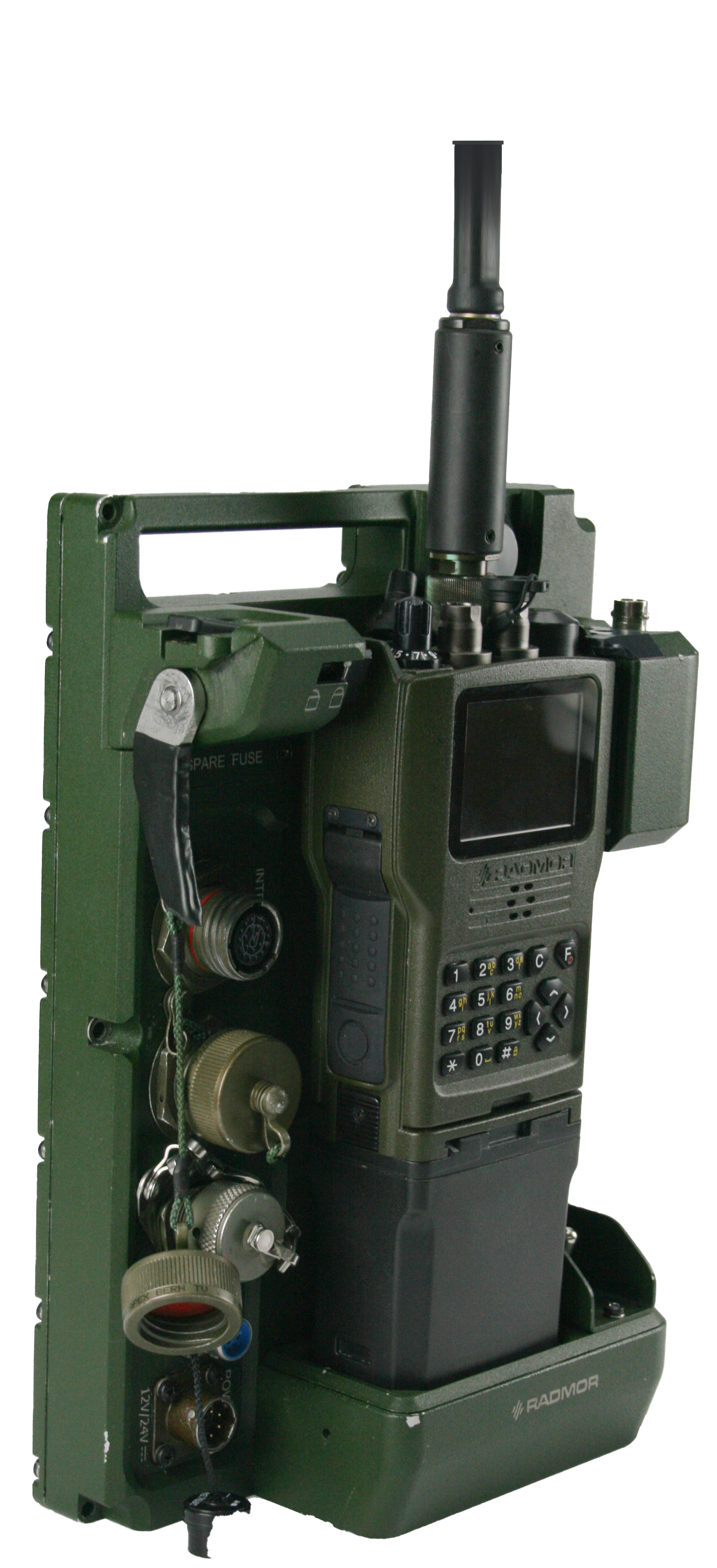

Adapter pojazdowy umożliwia zamocowanie doręcznej radiostacji COMP@N w pojazdach (np. lekkich czołgach, wozach piechoty, kołowych i gąsienicowych transporterach opancerzonych) i jej pracę jako radio przewoźne. Mocowanie oraz wyjmowanie radiostacji z adaptera nie powoduje przerw w jej działaniu. Po zamontowaniu radiostacji w adapterze automatycznie przełącza się ona na współpracę z pojazdową instalacją teleinformatyczną pojazdu oraz wzmacniaczem mocy (jeśli jest zainstalowany). W takim zestawie radiostacja zasilana jest poprzez adapter z sieci pokładowej pojazdu, przy jednoczesnym zapewnieniu ładowania jej z zasilacza akumulatorowego.

Adapter zapewnia także dostęp do interfejsów radiostacji poprzez dedykowane złącza, umożliwiając dalszą integrację z systemami pokładowymi.

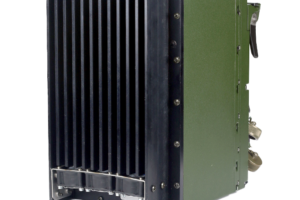

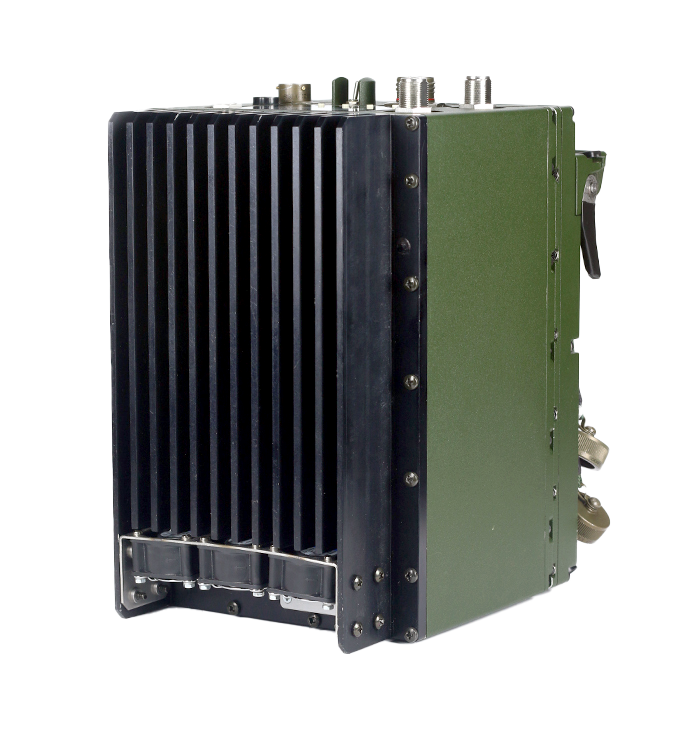

Uzupełnieniem zestawu przewoźnego Compan składającego się z radiostacji COMP@N zamontowanej w adapterze pojazdowym jest wzmacniacz mocy. Umożliwia on pracę z maksymalną mocą 50W, co przyczynia się do znacznego zwiększenia zasięgu. Wzmacniacz zasilany jest z sieci pokładowej pojazdu i przeznaczony jest do wszystkich radiostacji rodziny COMP@N.

Przewoźna radiostacja programowalna Compan – Podstawowe parametry wzmacniacza

Zasięg częstotliwości 30 -520 MHz
Zakres napięcia zasilającego 17÷33 V
maksymalna moc wyjściowa 50 W
Długość 270 mm
Szerokość 180 mm
Wysokość 187 mm

Konstrukcja wzmacniacza i adaptera pozwala na montaż przewoźnej radiostacji programowalnej Compan w pojazdach zarówno jako oddzielnie zamontowane urządzenia oddalone od siebie do kilku metrów, jak i w postaci mechanicznie zintegrowanej bryły.

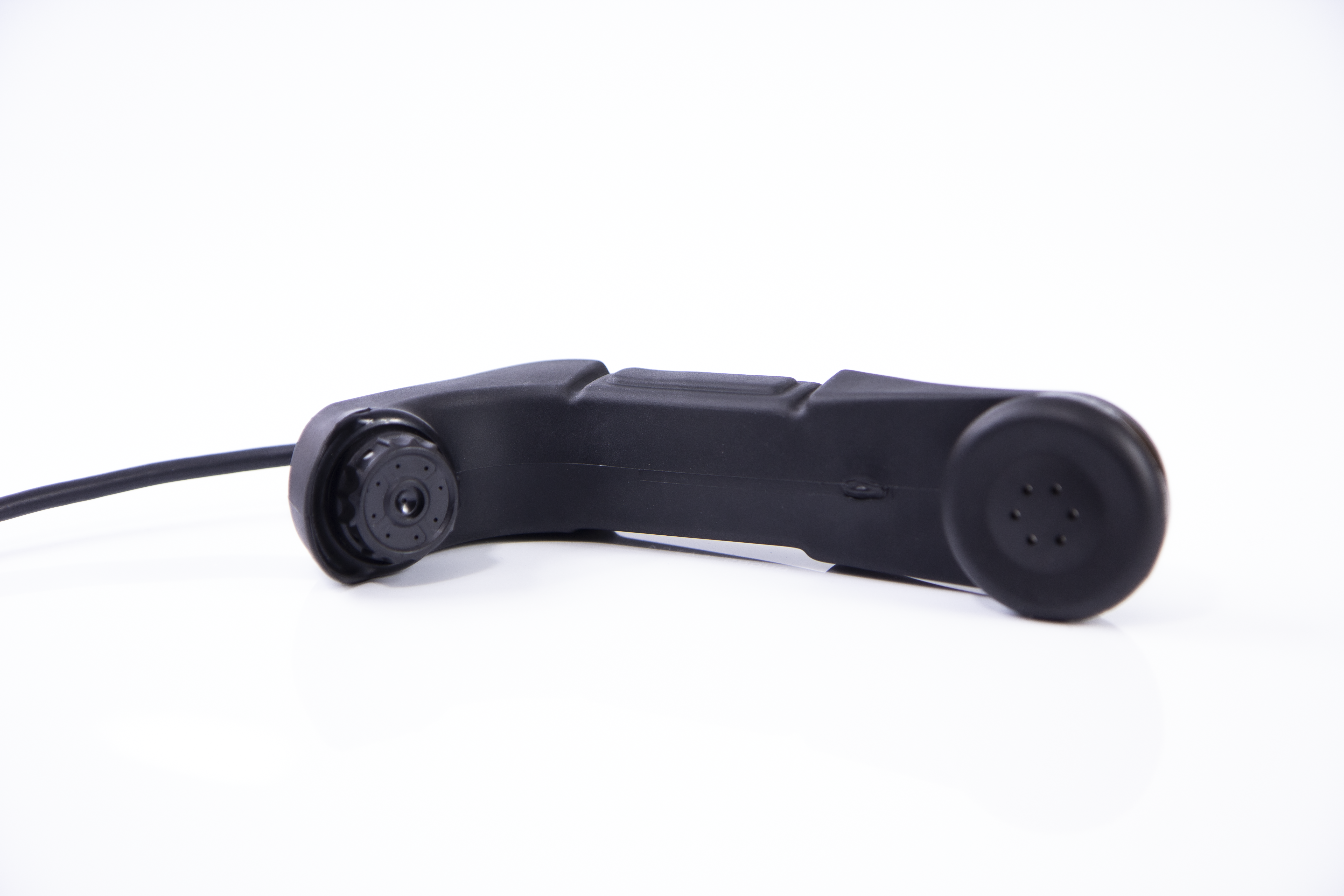

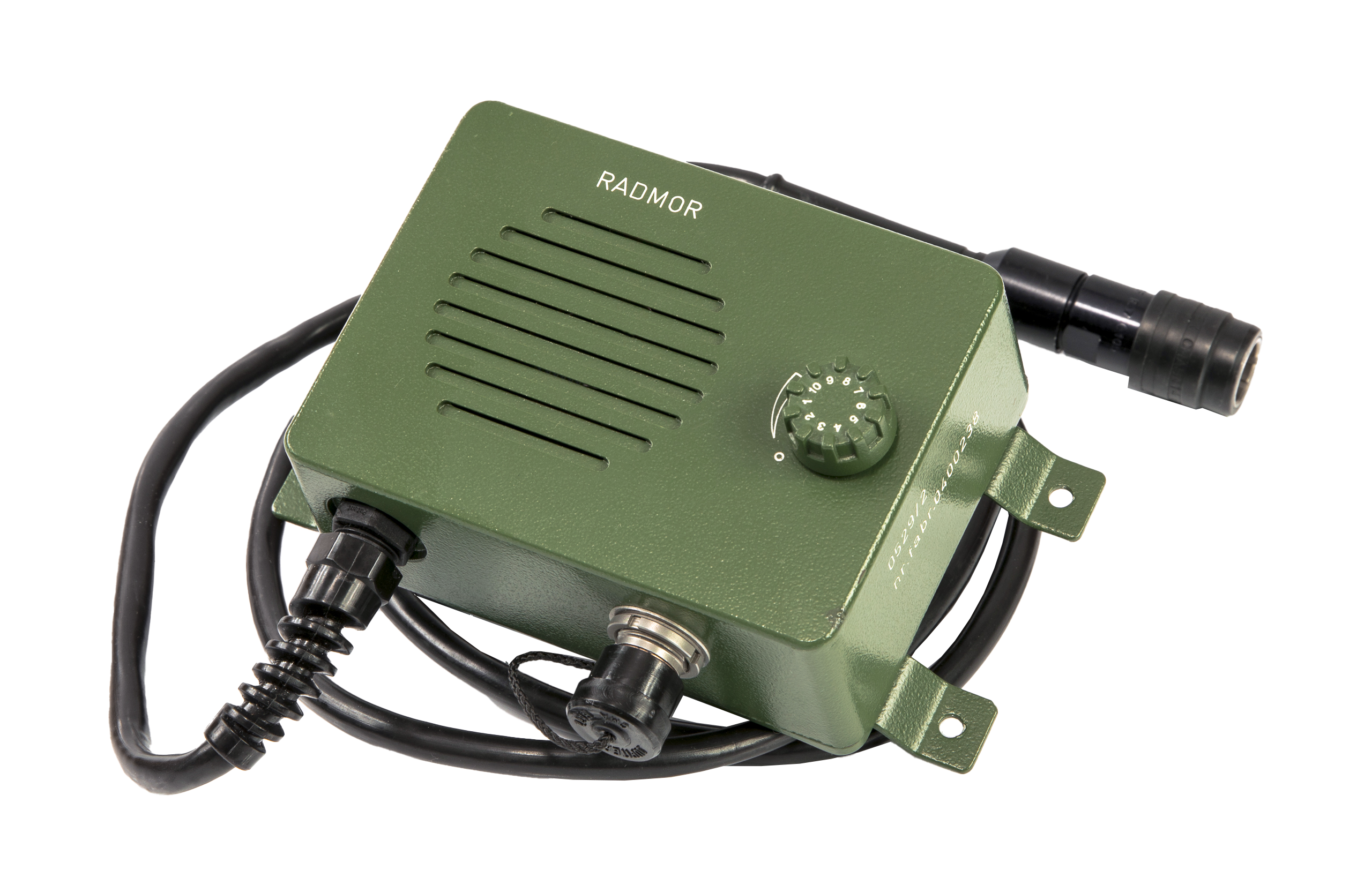

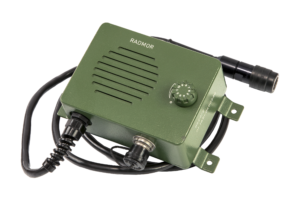

Akcesoria

Dane techniczne Przewoźna radiostacja programowalna SDR Comp@n

Modulacja
FM, AM
Rodzaj transmisji
F3E, A3E
Odstęp międzykanałowy
FM: 25 kHz | AM: 8.33 kHz, 25 kHz
Blokada szumów
tak
Liczba kanałów
1000
Skanowanie
tak
automatyczne szukanie wolnego kanału FCS (Free Channel Search)
tak
  • duży kolorowy wyświetlacz
  • automatyczna regulacja natężenia podświetlenia menu
  • podwójny przycisk PTT podświetlana klawiatura przycisk kasowania awaryjnego (Emergency Clear)
  • wbudowany odbiornik GPS
  • wymiary (bez anteny) 220 x 86 x 44 mm
  • waga (z baterią) ~ 1000 g
  • wraz z adapterem i wzmacniaczem tworzy zestaw pojazdowy o mocy 50 W
  • pasmo pracy 30÷520 MHz
  • moc maksymalna do 50 W
  • definiowalne 3 poziomy mocy
  • tłumienie harmonicznych: > 50 dBc
  • stabilność częstotliwości: +\- 1 ppm
  • czułość: ? 116 dBm (SINAD 20 dB)
  • selektywność sąsiedniokanałowa: > 50 dB
  • Audio / PTT
  • RS232
  • Ethernet 10/100
  • USB
  • Side Connector (do współpracy z akcesoriami COMP@N)
  • temperatura pracy: -32°C ÷ +55°C
  • zanurzenie 1 m na 2 godziny
  • MIL-STD-810G
  • EMC MIL-STD-461F

DV

tryby pracy:

  • FH (Frequency Hopping): tryb hoppingowy (100 hop/s)
  • FF (Fixed Frequency): praca na stałej częstotliwości

cyfrowa transmisja głosu
szerokość kanału 25 kHz
bezpieczeństwo (bazujące na AES-256)

  • TRANSEC
  • COMSEC

predefiniowane profile pracy z zestawami parametrów misji
(m.in. dane radiowe, klucze)

RSD

szerokość kanału: 25 kHz
możliwość wprowadzania danych przez Ethernet lub port szeregowy
raporty GPS
modulacja pi/4 DQPSK
szybkość transmisji danych do 40 kb/s

BMS
IP WF
waveform
typu MANET
mobilna sieć samoorganizująca
rozszerzenie zasięgu
usług poprzez retransmisję
(multihop relay)
praca w sieciach IP, wbudowany router, wsparcie QoS

Tryby pracy

  • dla BMS IP: 50 hop/s
  • dla W2FH: 300 hop/s

Jednoczesne usługi mowy i danych

Usługi głosu

  • np. MELPe 2400, CODEC2) połączenia grupowe
  • użytkownicy uprzywilejowani
  • wywłaszczanie połączeń
  • podwójne PTT
  • retransmisja głosu
  • przez pojedyncze radio

Usługi danych

  • dane szeregowe
  • wiadomości SA (Situation Awareness)
  • raporty GPS
  • krótkie wiadomości tekstowe
  • dane z sensorów
  • transmisja plików, obrazów, wideo, poczty przy użyciu zewnętrznych aplikacji
  • retransmisja danych

synchronizacja niewymagająca wykorzystania GPS
odstęp międzykanałowy: 50 kHz
bezpieczeństwo (bazujące na AES-256)

  • TRANSEC
  • COMSEC
  • NETSEC

szybkość transmisji danych: W2FH do 3,3 kb/s

definiowany zakres częstotliwości oraz podpasm pracy
predefiniowane profile pracy BMS IP WF z zestawami
parametrów misji (m.in. dane radiowe, klucze)

usługa SMS

liczba sieci 20
