Comp@n radiostacja doręczna programowalna

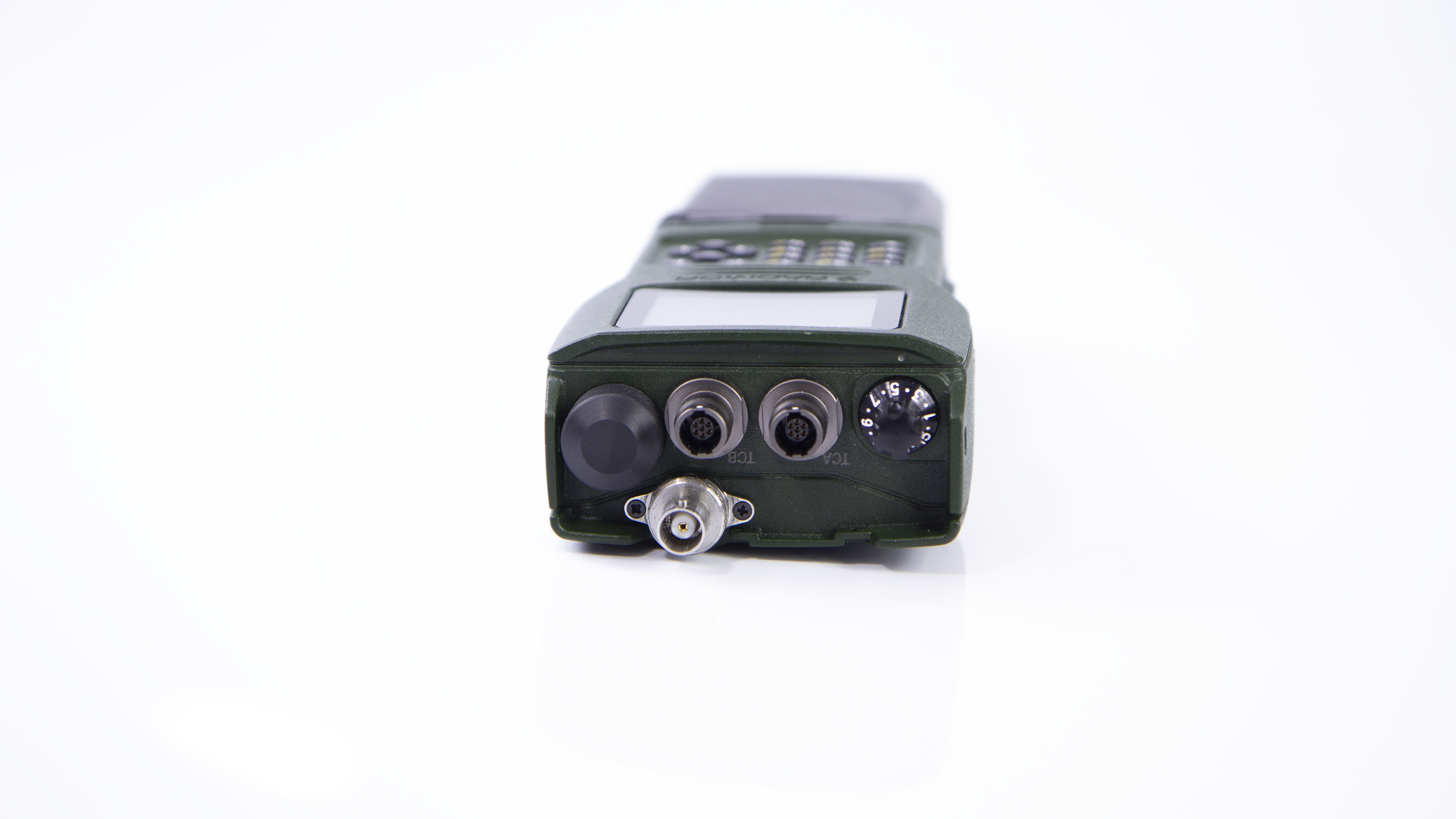

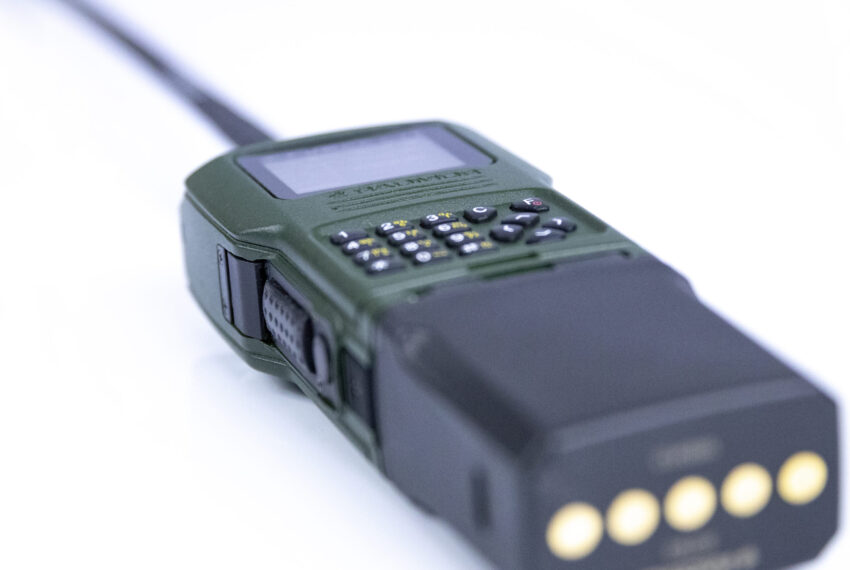

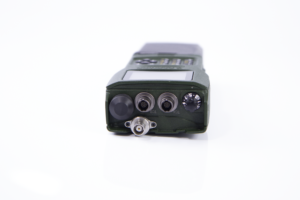

Radiostacja doręczna Compan
Zakres funkcjonalności:
- Podstawowy np. transmisja mowy w trybie rozsiewczym
- Kompleksowy np. radiostacja MANET
- W ramach rodziny radiostacji COMP@N możliwy jest wybór wśród różnych waveformów (WF), zakresu obsługiwanych częstotliwości pracy oraz rozwiązań Bloku Cyfrowego Przetwarzania (BCP)
System wąskopasmowy oparty o radiostacje COMP@N
Aktualne wymagania nowoczesnego pola walki, przy obecnym ograniczeniu, a nawet braku, dostępnych zasobów radiowych, determinują konieczność wykorzystania różnych typów radiostacji pracujących z wieloma typami waveformów (WF). Spełnienie tych oczekiwań jest
wyzwaniem, któremu sprostać może jedynie system łączności radiowej stawiający sobie jako główny cel kompleksową realizację usług użytkownika przy jednoczesnym uwzględnieniu ograniczeń związanych z dostępnym widmem częstotliwości.
Radiostacje rodziny COMP@N, zarówno w wersji doręcznej, jak i mobilnej, zapewniają kompleksowe bezpieczeństwo w zakresie mechanizmów TRANSEC, NETSEC oraz COMSEC opartych m.in. o algorytmy AES-256 z jednoczesnym wykorzystaniem technologii SCIP (STANAG 5068).
Główne usługi
| Usługi danych | IP |
| dane szeregowe (serial data) | |
| dane z sensorów | |
| dane dla systemów BMS – Situation Awareness / GPS | |
| Usługi mowy | mowa analogowa |
| mowa cyfrowa | |
| Usługi zarządzania | zdalne ( np. SNMP v3) |

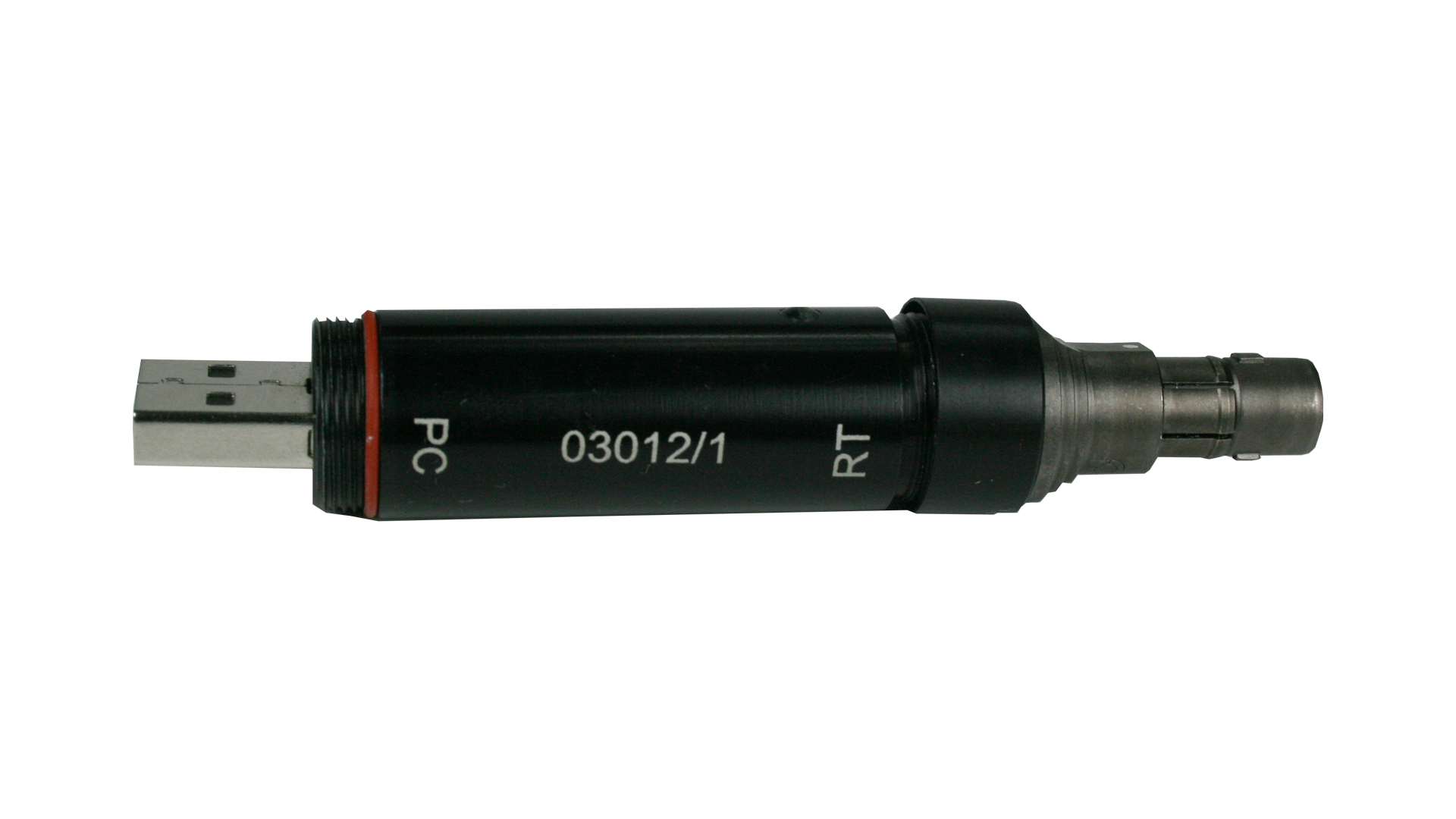

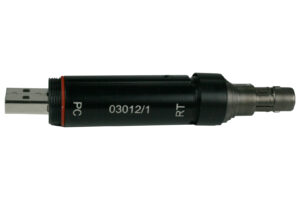

| lokalne (np. HMI, Fillgun) |
Możliwość integracji z istniejącymi elementami infrastruktury:
• inne radiostacje
• inne urządzenia końcowe (np. terminale użytkownika)
• infrastruktura pojazdu
• infrastruktura stacjonarna przewodowa (np. LAN)
• infrastruktura „cywilna” radiowa (np. GSM, LTE, TETRA, DMR)
Efektywna rozbudowa
Elastyczność systemu umożliwia jego rozbudowę o inne aktualnie
eksploatowane oraz przyszłe radiostacje i systemy łączności. System
można uzupełnić o dodatkowe usługi i scenariusze operacyjne. Są to
m.in. funkcjonalności oferowane przez:
• radiostacje taktyczne VHF np. 3501, F@STNET
• radiostacje osobiste PRR np. 35010, PERAD.
• radiostacje szerokopasmowe
• łączność satelitarną (SATCOM)
• system łączności i integracji na pojeździe pokładowej np. FONET
• urządzenia utajniające
• bramy międzysystemowe np. PIK
• łączność z UAV np. FlyEye
• stałą infrastrukturę sieciową
• infrastrukturę „cywilną” (np. eLTE, 3G,TETRA, DMR)

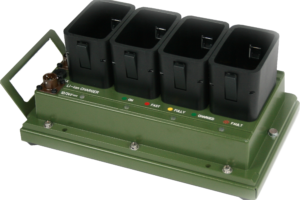

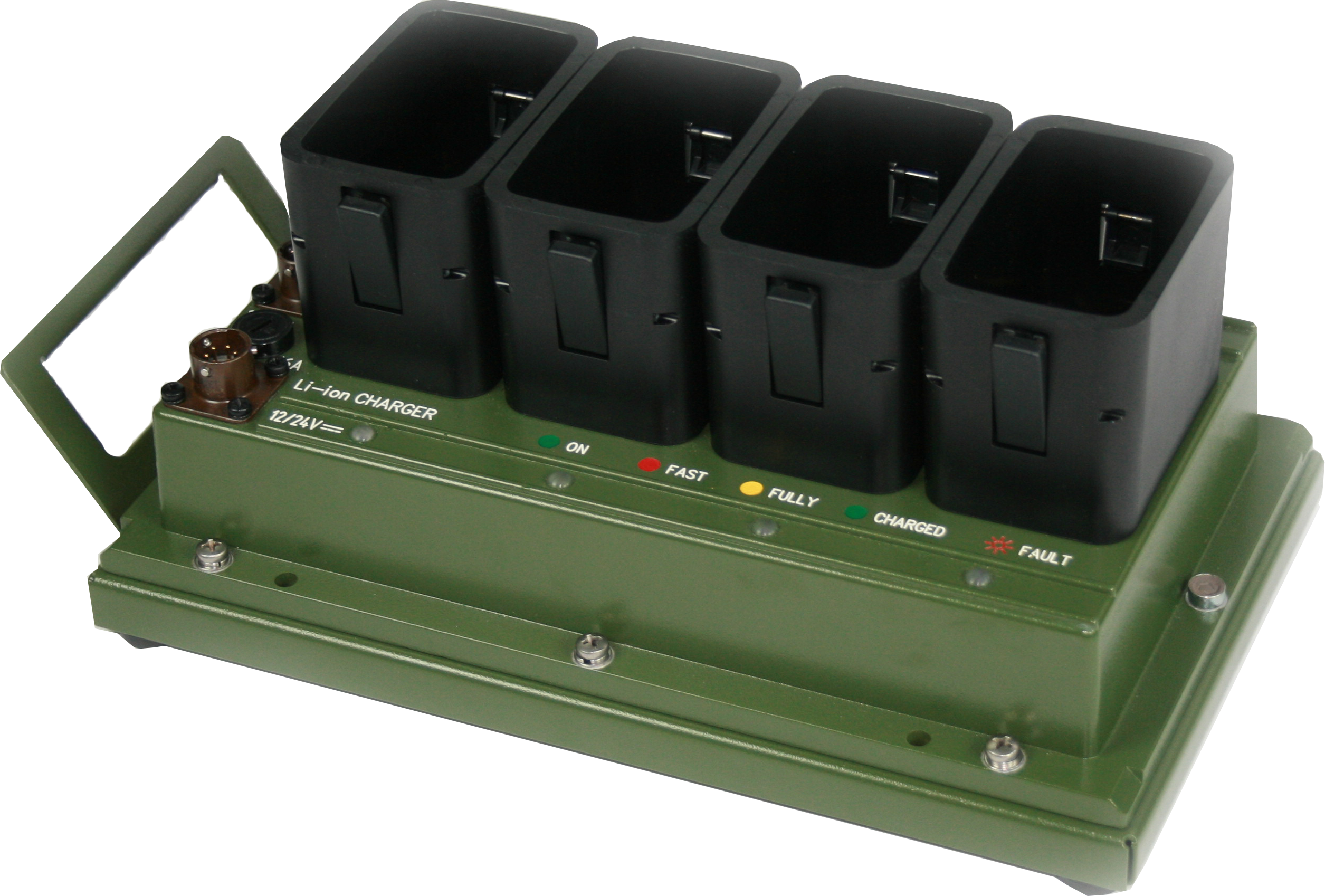

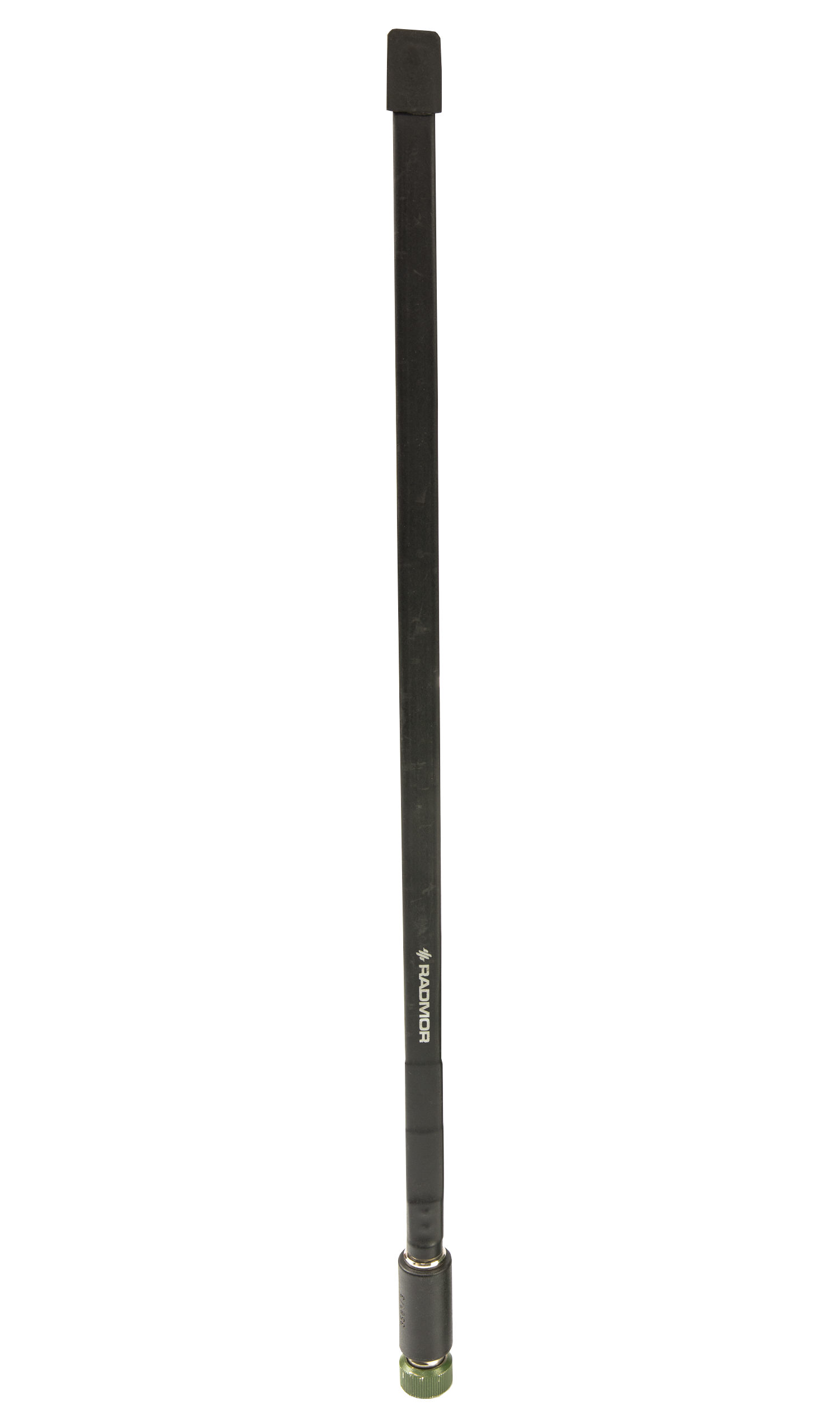

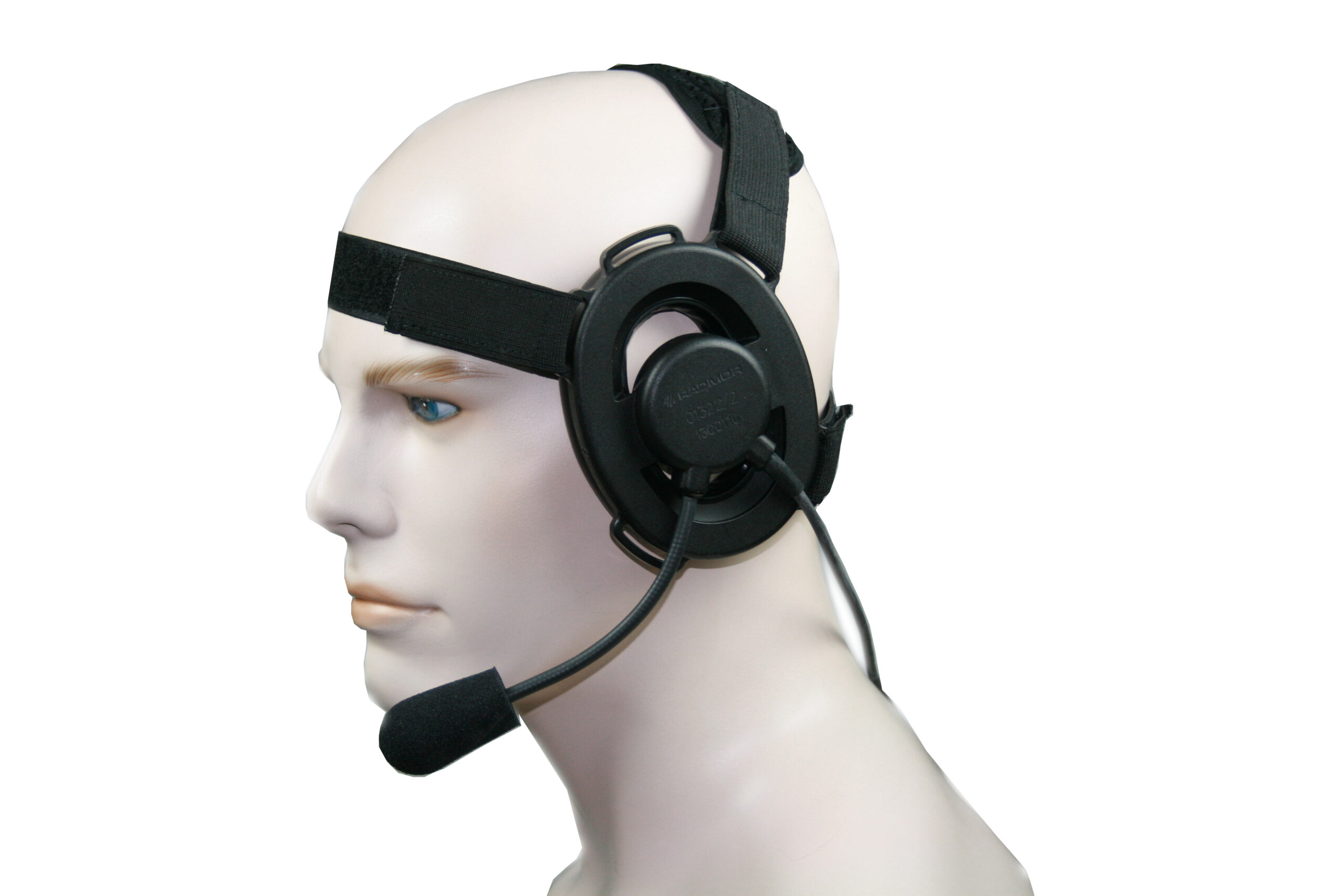

Akcesoria
Dane techniczne Comp@n radiostacja doręczna programowalna
- duży kolorowy wyświetlacz
- automatyczna regulacja natężenia podświetlenia menu
- podwójny przycisk PTT podświetlana klawiatura przycisk kasowania awaryjnego (Emergency Clear)
- wbudowany odbiornik GPS
- wymiary (bez anteny) 220 x 86 x 44 mm
- waga (z baterią) ~ 1000 g
- wraz z adapterem i wzmacniaczem tworzy zestaw pojazdowy o mocy 50 W
- pasmo pracy 30÷520 MHz
- moc maksymalna do 5 W
- definiowalne 3 poziomy mocy
- tłumienie harmonicznych: > 50 dBc
- stabilność częstotliwości: ? 1 ppm
- czułość: – 116 dBm (SINAD 20 dB) selektywność sąsiedniokanałowa: ? 50 dB
- Audio / PTT
- RS232
- Ethernet 10/100
- USB
- Side Connector (do współpracy z akcesoriami COMP@N)
- temperatura pracy: -32°C ÷ +55°C
- zanurzenie 1 m na 2 godziny
- MIL-STD-810G
- EMC MIL-STD-461F
DV
tryby pracy:
- FH (Frequency Hopping): tryb hoppingowy (100 hop/s)
- FF (Fixed Frequency): praca na stałej częstotliwości
cyfrowa transmisja głosu
szerokość kanału 25 kHz
bezpieczeństwo (bazujące na AES-256)
- TRANSEC
- COMSEC
predefiniowane profile pracy z zestawami parametrów misji
(m.in. dane radiowe, klucze)
RSD
szerokość kanału: 25 kHz
możliwość wprowadzania danych przez Ethernet lub port szeregowy
raporty GPS
modulacja pi/4 DQPSK
szybkość transmisji danych do 40 kb/s
W2FH waveform klasy EPM
(Electronic Protective Measures)
- LPD (Low Probability of Detection)
- LPI (Low Probability of Interception)
- AJ (Anti-Jamming)
tryby pracy FH (Frequency Hopping):
tryb hoppingowy 300 hop/s
FF (Fixed Frequency):
praca na stałej częstotliwości
usługi
- cyfrowy głos (np. MELPe 2400, CODEC2) wiadomości SA (Situation Awareness) oraz GPS
- dane (np. dane szeregowe, dane z sensorów)
jednoczesna transmisja mowy, danych i wiadomości SA/GPS
wiadomości SA/GPS dołączane do każdej transmisji mowy i danych
synchronizacja niewymagająca wykorzystania GPS
praca w ciszy radiowej (Radio Silence)
modulacja CPM
odstęp międzykanałowy 25 kHz z możliwością rozszerzania
bezpieczeństwo (bazujące na AES-256)
- TRANSEC
- COMSEC
szybkość transmisji danych do 26 kb/s
definiowany zakres częstotliwości oraz podpasm pracy
predefiniowane profile pracy W2FH z zestawami parametrów misji (m.in. dane radiowe, klucze)
BMS
IP WF
waveform
typu MANET
mobilna sieć samoorganizująca
rozszerzenie zasięgu
usług poprzez retransmisję
(multihop relay)
praca w sieciach IP, wbudowany router, wsparcie QoS
Tryby pracy
- FH (Frequency Hopping): tryb hoppingowy
- FF (Fixed Frequency): praca na stałej częstotliwości
Jednoczesne usługi mowy i danych
Usługi głosu
- np. MELPe 2400, CODEC2) połączenia grupowe
- użytkownicy uprzywilejowani
- wywłaszczanie połączeń
- podwójne PTT
- retransmisja głosu
- przez pojedyncze radio
Usługi danych
- dane szeregowe
- wiadomości SA (Situation Awareness)
- raporty GPS
- krótkie wiadomości tekstowe
- dane z sensorów
- transmisja plików, obrazów, wideo, poczty przy użyciu zewnętrznych aplikacji
- retransmisja danych
synchronizacja niewymagająca wykorzystania GPS
modulacja CPM
odstęp międzykanałowy: 50 kHz
bezpieczeństwo (bazujące na AES-256)
- TRANSEC
- COMSEC
- NETSEC
szybkość transmisji danych: do 40 kb/s
definiowany zakres częstotliwości oraz podpasm pracy
predefiniowane profile pracy BMS IP WF z zestawami
parametrów misji (m.in. dane radiowe, klucze)
usługa SMS
liczba sieci 20
